Systemaufbau
|   |
|
Systemaufbau
| |

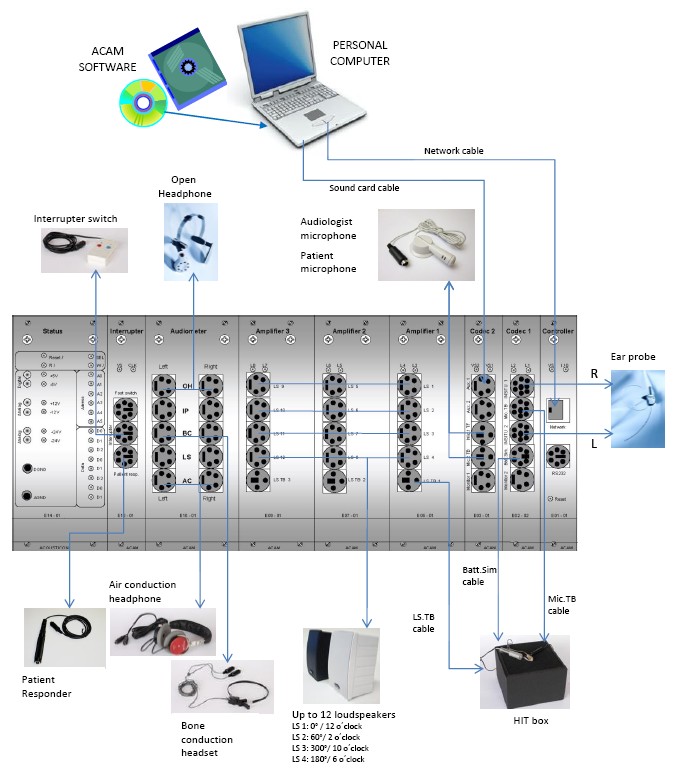

ACAM 5 Systemaufbau (die meist verwendete Konfiguration)

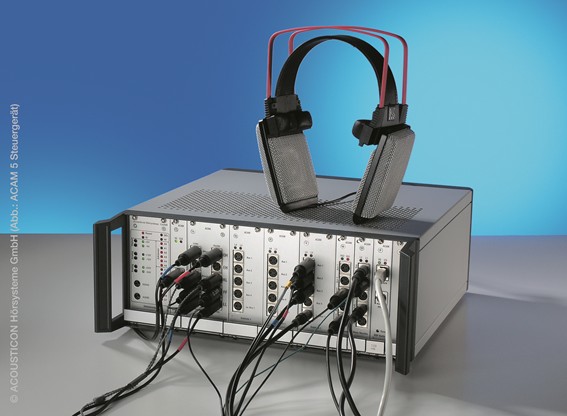

ACAM 5 Steuergerät
ACAM 5 Steuergerät mit ausgebautem Dsp Einschub
Große Hörgerätemessbox
Sie hat drei mini Din Anschlüsse auf der Rückseite und zwei Klinkenstecker Anschlüsse im inneren.
Die fünfpolige Buchse Mik. Aus wird über das entsprechende Kabel mit der achtpoligen Mic TB Buchse am Steuergerät verbunden.
Die vierpolige Buchse U-Batt wird mit dem Eingang Batt. Sim am Steuergerät verbunden.
Der Dreipolige Eingang der Buchse LS/T. Spule wird mit dem Ausgang LS.TB 1 des Amplifier 1 am Steuergerät verbunden.
In die Klinkeneingänge an der Messbox werden die Messmikrofone angeschlossen. Das schwarze Mikrofon kommt in den Eingang Mik. Regler und das Silberne in den Eingang Mik. Kuppler.

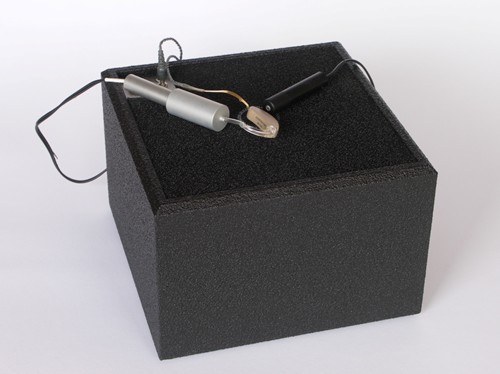

Kleine Hörgerätemessbox
Sie hat drei mini Din Anschlüsse auf der Frontseite sowie zwei Klinkenstecker Anschlüsse.
Die fünfpolige Buchse Mik. Aus wird über das entsprechende Kabel mit der achtpoligen Mic TB Buchse am Steuergerät verbunden.
Die vierpolige Buchse U-Batt wird mit dem Eingang Batt. Sim am Steuergerät verbunden.
Der Dreipolige Eingang der Buchse LS/T. Spule wird mit dem Ausgang LS.TB 1 des Amplifier 1 am Steuergerät verbunden.
In die Klinkeneingänge an der Messbox werden die Messmikrofone angeschlossen. Das schwarze Mikrofon kommt in den Eingang Mik. Regler und das Silberne in den Eingang Mik. Kuppler.
Insitusonde für Insitumessung (altes Modell)
Die Insitusonde wird mit dem Eingang am Steuergerät verbunden, der Mit Insitu 1 (rechts) bzw. Insitu2 (links) bezeichnet ist.
Je nachdem ist es notwendig einen Adapter zwischen Insitusonde und Steuergerät zu stecken.

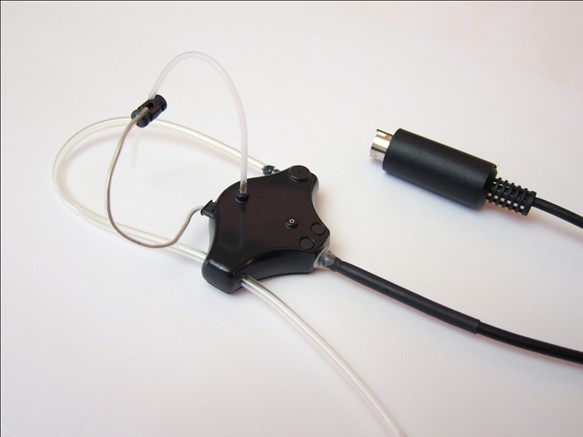

Insitusonde für Insitumessung (aktuelles Modell)
Die Insitusonde wird mit dem Eingang am Steuergerät verbunden, der mit Insitu 1 (rechts) bzw. Insitu2 (links) bezeichnet ist.

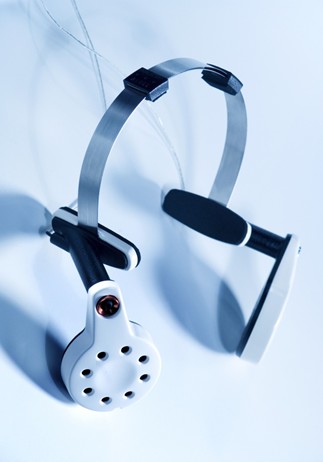

Offener Hörer K1000 für Skalierung (altes Modell)
Die vierpoligen Stecker des offenen Hörers werden in das Audiometer in die Buchsen OH eingesteckt.

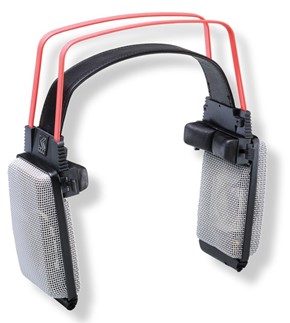

Offener Hörer A1000 für Skalierung (aktuelles Modell)
Die vierpoligen Stecker des offenen Hörers werden in das Audiometer in die Buchsen OH eingesteckt.

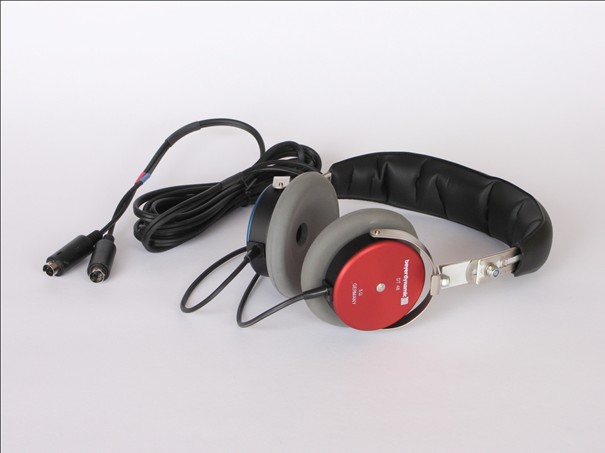

Beyerdynamic DT 48 für Audiometrie
Die vierpoligen Stecker des DT 48 werden in das Audiometer in die Buchsen AC eingesteckt.
B 71 Knochenleitungshörer für Audiometrie
Die vierpoligen Stecker des B 71 werden in das Audiometer in die Buchsen BC eingesteckt.

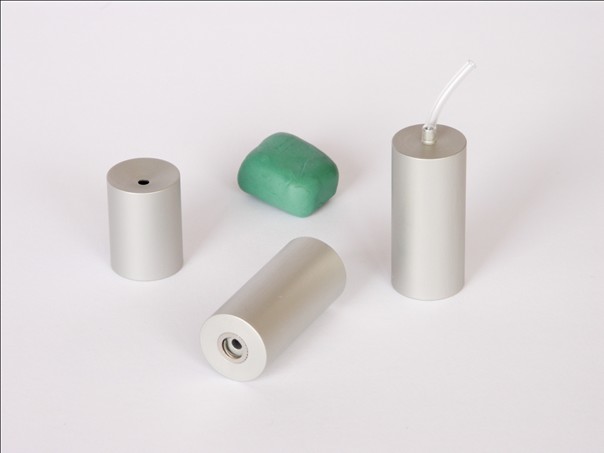

(2ccm) Kuppler für Messbox

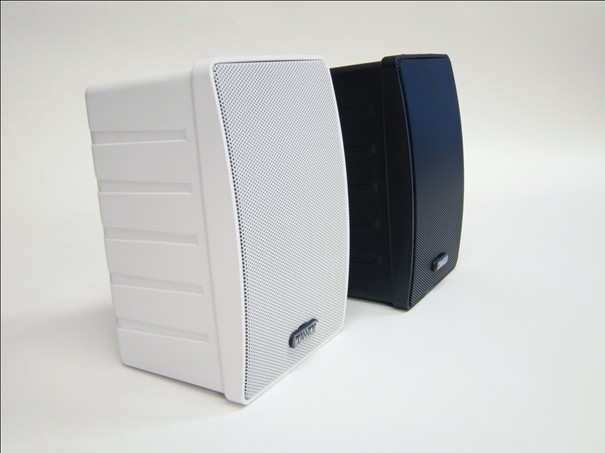

Lautsprecher (bis zu 12)
Die Lautsprecher werden mit ihren vierpoligen Steckern in die Buchsen LS1 - 12 der verschiedenen Amplifier eingesteckt.

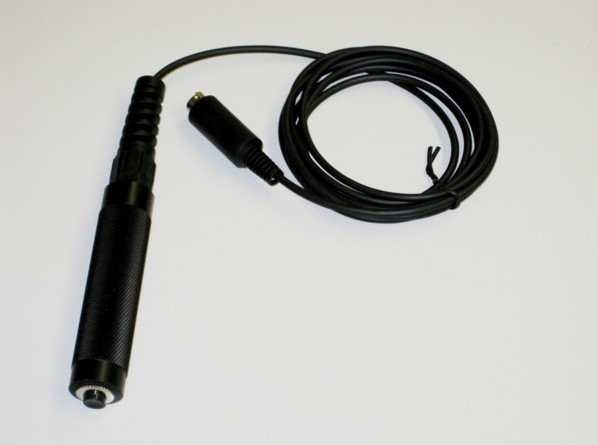

Unterbrecher um das Signal in der Audiometrie zu unterbrechen
Der sechspolige Stecker des Unterbrechers wird in das Steuergerät auf dem Einschub Interrupter in die Buchse Interrupter eingesteckt.
Gegen- und Mitsprechmikrofon
Das Gegensprechmikrofon (Anwender --> Patient) wird in Codec 2 in die dreipolige Buchse Mic.1 TF eingesteckt.
Das Mitsprechmikrofon (Patient --> Anwender) wird in Codec 2 in die dreipolige Buchse Mic.2 TB eingesteckt.
Patiententaster um das Signal in der Audiometrie als gehört anzuzeigen
Der sechspolige Stecker des Patiententasters wird in das Steuergerät auf dem Einschub Interrupter in die Buchse Patient resp. eingesteckt.
USB Soundkarte
Wird mit einen Klinkenanschluss über den Soundkartenausgang mit dem Eingang des Steuergerätes AUX1 verbunden, der sich auf dem Einschub Codec 2 befindet.
Netzwerk-Isolator
USB-Isolator
